一、系統概述。

電機、風機、泵類等旋轉設備的運行狀態的監測是設備管理工作的關鍵。為此，澤沃電子采用物聯網技術、嵌入式技術、振動傳感技術、溫度傳感技術、低功耗技術等研發了智能化的旋轉設備狀態檢測系統，

系統由傳感器、采集儀和監控軟件系統、手機APP四個部分組成。系統通過實時檢測設備的溫度和振動，實時監視旋轉設備運行狀態，協助設備管理人員掌握設備運行數據，及時發現隱患和故障，實現預短性維修，從而幫助企業全面提升設備的管理水平。

二、系統架構。

系統由傳感器、采集儀、監控系統和手機APP四部分組成。

機電旋轉設備無線智能監測裝置(圖1)

三、應用場景。

煤礦、化工、冶金、發電、建材、汽車、機械制造、軍工和科研教學等諸多領域的電機、減速機風機、發電機、空壓機、離心機、水泵等旋轉設備振動和溫度的在線測量。

四、智能傳感器技術性能及選型

１、ZWMSA系列振動傳感器

型號項目	ZWMSA-25W3D	ZWMSA-25W3TD
功能描述	無線三軸振動	無線三軸溫振
振動測量范圍(mm/s)	0-50	0-50
振動測量精度	±1.5％	±1.5％
振動測量方向	三軸	三軸
頻率范圍(Hz)	10-1600	10-1600
溫度測量范圍(℃)	-40-150	-40-150
溫度測量精度(℃)	±0.5	±0.5
信號輸出	無線	無線
無線類型	F/藍牙/NB/4G	F/藍牙/NB/4G
傳輸距離	L:5km 藍牙100m NB和4g:不限	L:5km 藍牙100m NB和4g:不限
檢測周期	30min	30min
發送條件	30min	30min
信號強度	5dbm	5dbm
供電方式	電池	電池
供電電壓	3.6V	3.6V
電池容量(mAH)	9000	9000
電池壽命(月)	24	24
防護等級	IP67	IP67
外形尺寸(mm)	∮40mm×70mm	∮40mm×70mm
安裝方式	螺栓或磁吸	螺栓或磁吸

五、產品尺寸

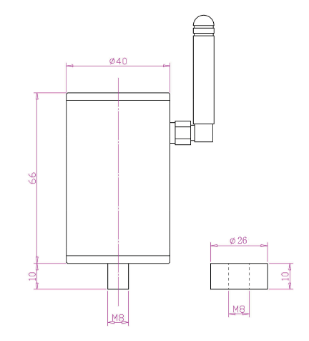

1：外置天線

外徑：∮40mm

高度：76mm=66mm(殼體)+10mm(螺柱或磁體)

機電旋轉設備無線智能監測裝置(圖2) 機電旋轉設備無線智能監測裝置(圖3)

2：內置天線

外徑：∮43mm

高度：92mm=82mm(殼體)+10mm(螺柱或磁體)

機電旋轉設備無線智能監測裝置(圖4)

五、產品安裝

１、從包裝箱中取出傳感器，

無線的：連接天線并擰緊，將傳感器的天線朝上。

有線的：將電源和通訊線正確連接。

２、讀取標識：

無線的：讀取傳感器ID號標識，每一個傳感器都有一個唯一的ID號.

485的：通訊485通訊讀取設備地址。

３、配置：

無線的：將ID號配置到智能無線采集儀中。

485的：將設備地址配置到監控系統。

４、將傳感器固定在需要測量的位置。

磁吸的：將傳感器直接吸附在設備的振動測量位置。

螺栓的：將傳感器底部的∮８×10mm的螺栓擰緊在設備的振動測量位置。

六、引用標準

GB/T 29531-2013《泵的振動測量與評價方法》

GB 4832-1984《大電機振動測定方法》

GB/T 10068.2-1988《旋轉電機振動測定方法及限值振動限值》

GB14711-93《中小型旋轉電機安全通用要求》

GB/T 33904-2017《工業物聯網儀表服務協議》

GB/T 34072-2017《物聯網溫度變送器規范》

七、其它

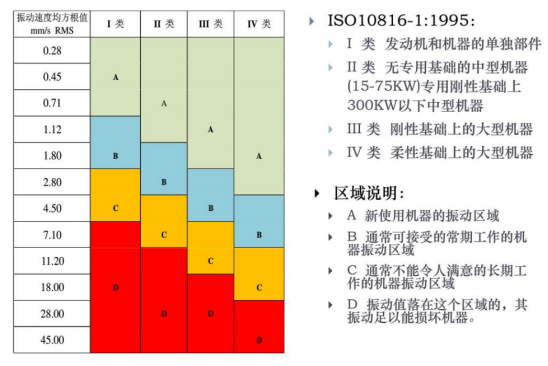

1、在10～1000Hz的頻段內，振動速度均方根值相同的振動，被認為具有相同的烈度，為使不同的旋轉機械使用同一烈度標準進行評定，本標準根據機器的尺寸及功能（振動體質量、尺寸、機械的輸出功率等）、機器——支承系統的剛性等將旋轉機械分為如下4類

機電旋轉設備無線智能監測裝置(圖5)

標準：GB3215-82

4.4.1 泵工作期間，軸承最高溫度不超過80

標準：JB/T5294-91

3.2.9.2 軸承溫升不得超過環境溫度40，最高溫度不得超過80

常用振動 - 烈度對照表(um -- mm/s)

頻率Hz	20um	40um	60um	80um	100um	120um	140um	160um	180um	200um
10	0.44	0.88	1.33	1.77	2.22	2.66	3.11	3.55	4.00	4.44
20	0.88	1.77	2.66	3.55	4.44	5.33	6.22	7.10	7.99	8.88
30	1.33	2.66	3.99	5.33	6.66	7.99	9.32	10.66	11.99	13.32
40	1.77	3.55	5.33	7.10	8.88	10.66	12.43	14.21	15.98	17.76
50	2.22	4.44	6.66	8.88	11.10	13.32	15.54	17.76	19.98	22.20
60	2.66	5.33	7.99	10.65	13.32	15.98	18.64	21.31	23.98	26.64
70	3.11	6.22	9.32	12.43	15.52	18.65	21.76	24.86	27.97	31.08
80	3.55	7.10	10.66	14.21	17.76	21.31	24.86	28.42	31.97	35.52
90	3.99	7.99	11.98	15.98	19.98	23.97	27.97	31.97	35.96	39.96
100	4.44	8.88	13.32	17.76	22.20	26.64	31.08	35.52	39.96	44.40
120	5.33	10.66	15.98	21.31	26.64	31.97	37.29	42.62	47.95	53.28
140	6.21	12.43	18.64	24.86	31.08	37.29	43.51	49.72	55.94	62.16
160	7.10	14.20	21.31	28.41	35.52	42.62	49.72	56.83	63.93	71.04
180	7.99	15.98	23.97	31.96	39.96	47.95	55.94	63.96	71.92	79.92

烈度 -- 振動對照表 (mm/s -- um)

頻率Hz	2mm/s	4mm/s	6mm/s	8mm/s	10mm/s	12mm/s	14mm/s	16mm/s	18mm/s	20mm/s
10	90	180	270	360	450	540	630	720	810	900
20	45	90	135	180	225	270	315	360	405	450
30	30	60	90	120	150	180	210	240	270	300
40	23	45	68	90	113	135	158	180	203	225
50	18	36	54	72	90	108	126	144	162	180
60	15	30	45	60	75	90	105	120	135	150
70	13	26	39	51	64	77	90	103	116	129
80	11	23	34	45	56	68	79	90	101	113
90	10	20	30	40	50	60	70	80	90	100
100	9	18	27	36	45	54	63	72	81	90
120	8	15	23	30	38	45	53	60	68	75
140	6	13	19	26	32	39	45	52	58	65
160	6	11	17	23	28	34	40	45	51	57
180	5	10	15	20	25	30	35	40	45	50

ZWMSA-25 機電旋轉設備無線智能監測裝置 / 無線電機溫振傳感器
