配電室綜合監測系統

一、項目背景

在電氣設備運行中，溫度、濕度、局放、泄漏電流、雷擊、振動等是關鍵參數，直接影響設備狀態。一次設備的連接部位因制造缺陷、污染、長期運行、超載、觸點氧化、電弧沖擊等原因，易導致接觸電阻增大，引發局部放電和發熱。這些問題會不斷累積，加劇絕緣件老化和性能下降，最終可能導致絕緣破壞、設備損壞甚至擊穿。因此，需實時監測和控制這些參數，確保設備安全穩定運行

采用該監測系統可以達到如下的目的：

l彌補人工巡檢不足，降低維護成本；

l提前預警，防止事故惡化；

l無源無線溫度傳感器，壽命達10年；

l無線局放監測，實時避雷器監測；

l傳感器防水、耐高溫、抗電磁干擾；

l支持無線組網，數據實時上傳；

lBS架構后臺，移動終端隨時監控；

l24小時在線監測，越限即時報警。

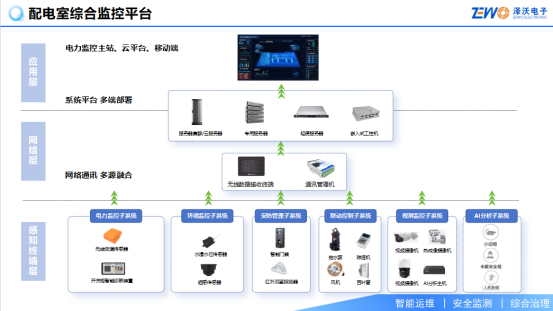

二、系統架構

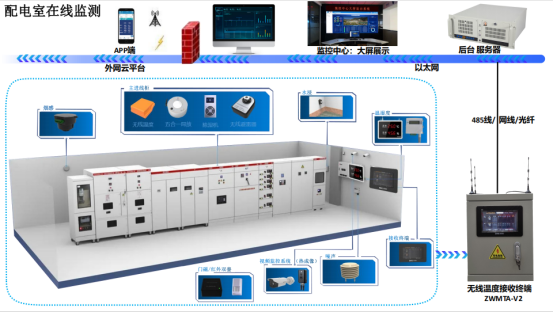

配電室綜合監控系統主要有三部分構成：感知層（無線傳感器）、網絡層（無線接收終端）、應用層（數據服務器及后臺）

三、現場監測設備構成

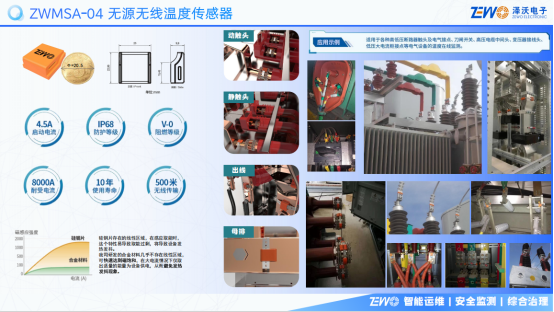

3.1無線溫度傳感器 ZWMSA-04

ZWMSA-04 無線溫度傳感器采用超低功耗設計與微電磁能量收集技術，無需外部電源，結合射頻通訊與 CRC 校驗技術，實現在高電磁場、大電流及高溫環境下的長期穩定運行。該傳感器具有綠色環保、免維護、電氣隔離徹底、安裝便捷、抗干擾能力強、實時監測等核心優勢，能夠有效解決電氣設備接點部位因材料老化、接觸不良、電流過載等因素引發的溫升過高問題。

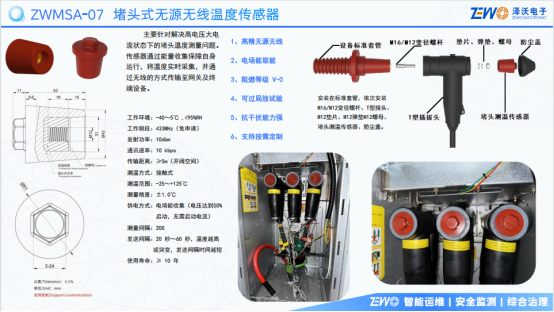

3.2堵頭式無源無線溫度傳感器 ZWMSA-07

ZWMSA-07無線溫度傳感器專為環網柜接點部位設計，能夠在高電磁場、大電流及 125℃ 高溫等嚴苛環境下長期穩定運行，確保環網柜接點溫度的精準監測。該傳感器同樣采用超低功耗設計與微電磁能量收集技術，具備綠色環保、免維護、電氣隔離徹底、安裝便捷、抗干擾能力強等優點。

局放部分

局部放電監測是環網柜智能綜合監測系統中的重要功能之一，主要用于實時檢測環網柜內部是否存在局部放電現象。局部放電通常由設備絕緣材料老化、缺陷或污染引起，若不及時處理，可能引發絕緣故障，甚至導致設備損壞或停電事故。

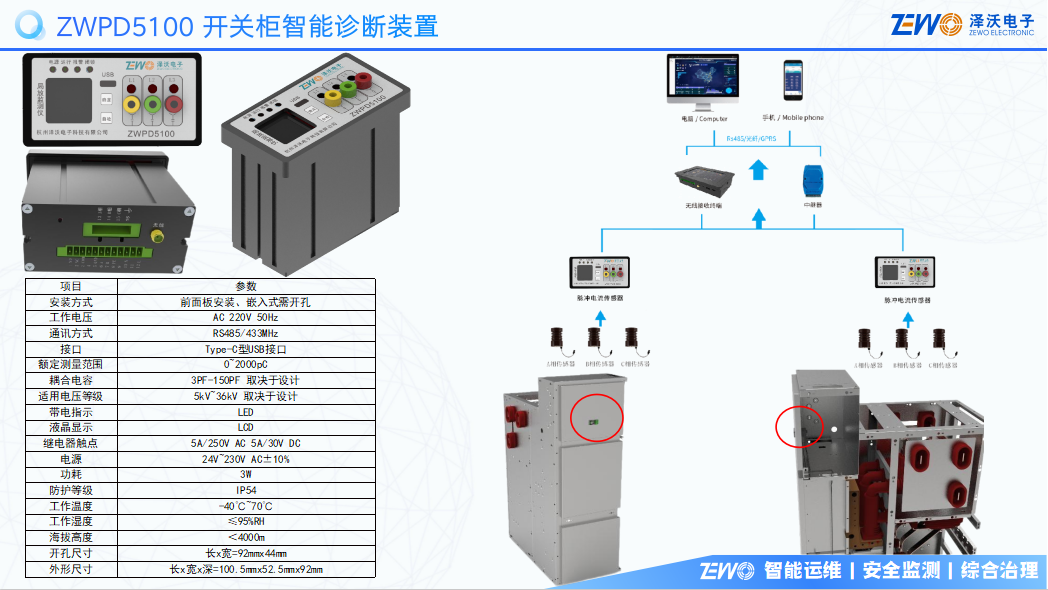

3.3開關柜綜合智能診斷裝置 ZWPD5100

脈沖電流法是廣泛認可的局部放電測試方法，以PC為單位定量測量設備絕緣狀態，IEC2000年制定了相關標準。傳統上多用于離線測試，現場應用受電磁干擾限制。本公司通過先進消噪抗干擾技術，成功實現其在高壓開關柜在線監測中的應用，以技術創新滿足客戶對高性能和可靠性的需求，為客戶創造更大價值。

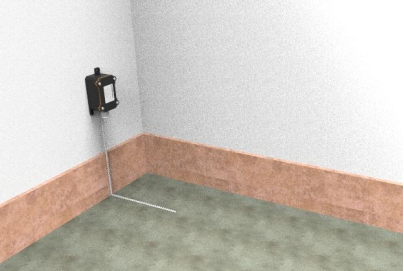

3.4無線水浸傳感器 ZWMSA-23

  ZWMSA-23無線水浸傳感器采用超低功耗設計，內置高性能電池，結合射頻通訊與CRC校驗技術，具備環保、免維護、電氣隔離、安裝便捷、抗干擾強等特點。可實時監測水浸狀態，通過基站上傳數據至控制主機，實現實時監控與告警，為用戶提供及時準確的水浸預警，保障設備與環境安全。

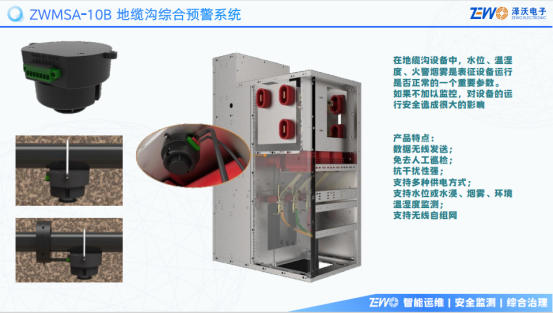

3.5環境綜合監測傳感器ZWMSA-10B

  主要用在開關柜、地纜溝等易發生火災和浸水的地點。

3.6數據接收終端 ZWMTA-V2

                                                                               產品圖                                                           安裝效果圖

ZWMTA-V2無線數據接收終端能夠實時監測電力、電氣連接點的溫度，有效預防故障隱患，保障設備安全運行。該終端采用超低功耗設計，結合 RF 無線隔離與光電隔離技術，實現電氣隔離徹底，確保信號傳輸安全。同時，具備抗干擾能力強、安裝便捷、多物理參量接收、彩色觸控屏操作等核心特點，支持多種監測數據的綜合接收與分析，為用戶提供直觀、便捷的操作體驗。

四、應用部分

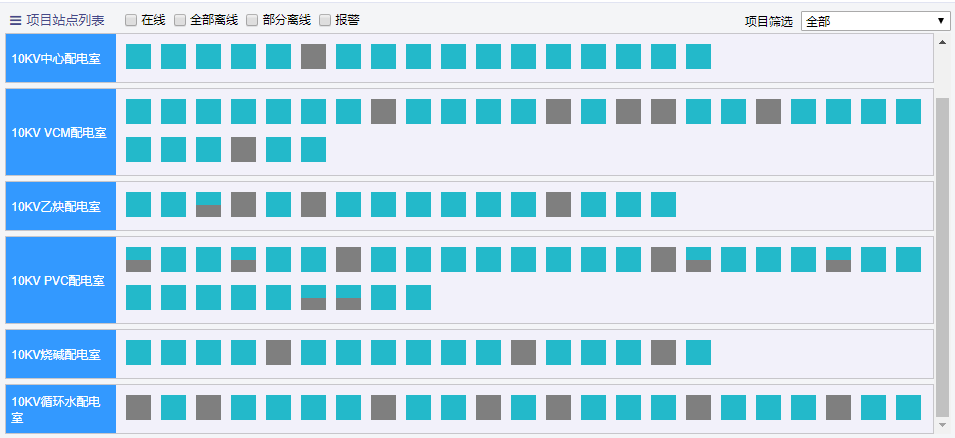

  設備狀態圖顯示

4.1項目監測

  項目監測功能包括數據監測、一次圖監測、實時報警、歷史報警、歷史趨勢和統計報表等，綜合輔助電網分析柜體的運行狀態以及潛在隱患，為設備維護和管理提供科學依據。下圖所示項目數據監測圖：

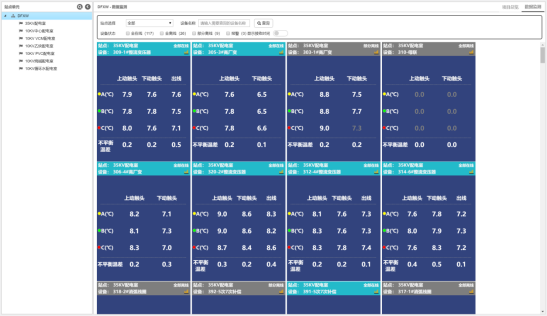

無線測溫數據監測圖

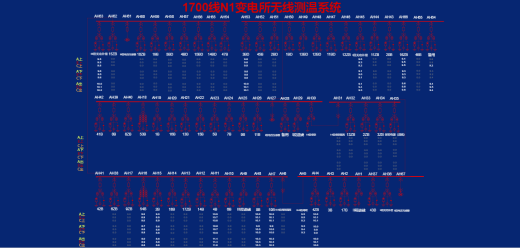

無線測溫一次圖監測

4.2數據監測圖

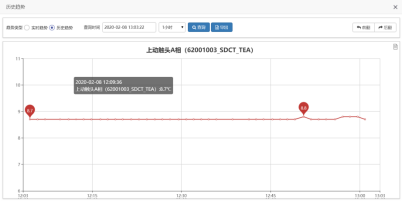

  通過溫度曲線圖的查詢，我們可以精確看到某個歷史時刻的溫度數據；也可以通過歷史曲線變化，輔助電網分析柜體運行狀態，提前做好維護準備。

無線測溫曲線圖顯示

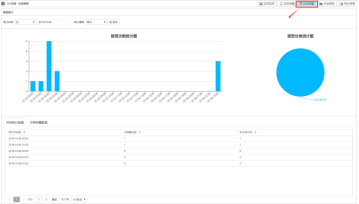

4.3實時報警與歷史報警

  顯示該站點的實時報警頁面，顯示該站點所有單元設備下的傳感器當前報警監控信息。

無線測溫歷史報警信息
